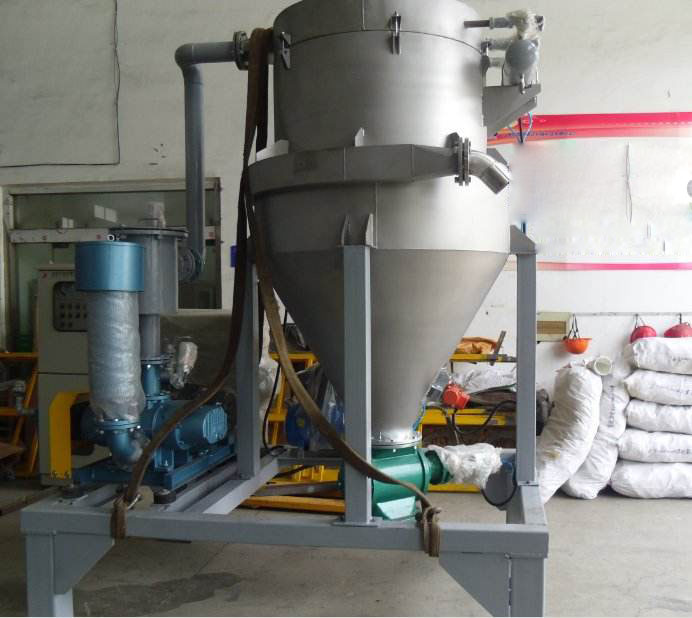

小型负压移动吸料机

  • 一.工作原理;散装物料负压抽吸机利用罗茨鼓风机(真空泵)产生负压,通过吸嘴,将物料与一定量的空气混合后经过吸臂上的输料管送到分离装置内。物料从空气中分离后落下,进入输送机械送出或进入正压输送设备内,由空气压缩机产生的正压,经过送料管道,将物料送入散装物料库…
  • 刘经理:0519-88900558
    杨经理:0519-88910558
动画演示
工作原理
产品概述
产品特点
适用范围
技术参数
产品详情

一.工作原理;

散装物料负压抽吸机利用罗茨鼓风机(真空泵)产生负压,通过吸嘴,将物料与一定量的空气混合后经过吸臂上的输料管送到分离装置内。物料从空气中分离后落下,进入输送机械送出或进入正压输送设备内,由空气压缩机产生的正压,经过送料管道,将物料送入散装物料库(仓)。而清洁的空气则由分离器上部排出经排风管道,从罗茨鼓风机(真空泵)排气口排入大气。


二.结构技术特点

散装物料气力输送系统由吸嘴、液压臂、分离器、真空泵、液压系统、电控系统等组成。

1.旋转式内外筒吸嘴

旋转式内外筒吸嘴的外筒上有专业的可调式补气孔,通过内筒和外筒的间隙实现补气。旋杆在电机带动下旋转,可带动吸嘴周围物料层松动,有利于充分吸料。

2.液压多节臂

操作员通过操作手柄来控制电控柜和液压系统,使油缸和电机操控多节臂配合吸料管动作,以使吸嘴能到达货船料仓的各部位,回转支承可使吸臂向左向右各90°回转。

3.旋风式内置除尘装置分离器

旋风式分离器相对于其它普遍使用的传统形式的分离器而言,对粉状物料与空气分离的效果更好,体积更小。分离器内置过滤布袋我们选用进口的覆膜滤袋,分离效果优于一般国产滤袋,经过我们科学精确的计算以及以往的工程经验,选择过滤速度,配合新型脉冲式反吹清灰装置,从而使物料和空气的分离更彻底,滤袋的清灰更容易,滤袋和真空泵的使用寿命更长,通过真空泵排空的空气更清洁环保。我公司自主研发拥有专利的分离器,使该设备的检修、维护更加快速和便捷,特别是更换布袋的工作变得非常简单方便。

4.真空泵及特制消音器

真空泵选用国产或进口优质品牌,质量保障,价格优惠,售后服务好。除真空泵厂家自带的进、出口消音器外,我公司在真空泵出风口外特加一个特制消音器,此消音器能消除≥30db(A)的噪音,使现场工作场所和附近的厂区、生活区环境更舒适。在条件允许下,业主可以在夜间进行卸船作业,充分利用低谷电,大大降低卸装每吨水泥的电费。

5.连续输送,降低能耗

我公司设计的本方案,系统设备可使分离器24小时不停顿连续运作,对分离器的进料无任何影响,因为没有泵体之间进料切换的停顿,所以降低了每一吨物料的使用能耗

6.大倾矩回转支撑结构设计

港机标准设计,液压或电动马达驱动,180度旋转,作业范围大,效率高。
